Датчик уровня топлива Omnicomm LLS 20160 (ДУТ)
К востребованным устройствам для создания систем контроля ГСМ и мониторинга затрат, связанных с разработкой мероприятий по уменьшению расхода горючего относится датчик уровня топлива Omnicomm LLS 20160.
Цена на "Датчик уровня топлива Omnicomm LLS 20160 (ДУТ)": по запросу
- Описание
- Технические характеристики
- Фотографии
Инструкция на датчик уровня Omnicomm LLS 20160
Для измерения количества бензина в топливных баках транспортных средств, стационарных топливохранилищ, преобразования его в цифровой код и выдачи его внешнему устройству используется датчик уровня топлива (ДУТ) Omnicomm LLS 20160.
Оборудование используется для таких видов ГСМ, как различные бензины, летнее или зимнее дизельное горючее и другие жидкие нефтепродукты, которые сохраняют свое агрегатное состояние в рабочем диапазоне температур.
Прибор устанавливается на транспортных средствах, к которым не предъявляются требования взрывозащиты оборудования.
Устройство датчика уровня топлива Omnicomm LLS
Одним из основных компонентов ДУТ Омникомм выступает емкостной измеритель уровня, который выполняет линейное преобразование сведений количества бензина в электрическую емкость, измеряемую электронным блоком. Емкостной измеритель укорачивается до 15 cм, при этом качество измерения и разрешающая способность устройства сохраняются. Электронный блок выполняет фильтрацию измеренных значений, преобразование их в цифровой код.
Считывание цифровых сведений производится по последовательному проводному цифровому интерфейсу RS-232 или RS-485.
В ДУТ организована гальваническая развязка между цепями источника питания, линиями последовательных интерфейсов RS-232, RS-485 и измерительной частью, включающей цепи корпуса и емкостного датчика уровня. Электрическая прочность гальванической изоляции составляет 2500 В.
Имеется возможность задавать смещение цифровой шкалы прибора, благодаря чему объем бензина приводится к единицам измерения длины (миллиметрам, дюймам) и соответствует реальному значению количества горючего в бензобаке.
Конструкция датчика топлива Омникомм LLS
Корпус устройства выполнен из материала, стойкого к органическим растворителям, нагрузкам в широком диапазоне температур. Измерительная часть (трубка) выполнена из стойкого к коррозии алюминиевого сплава. Защиту электрического кабеля от механических и атмосферных воздействий обеспечивают гермоввод и металлорукав. Герметичный вибростойкий разъём упрощает подключение и настройку. Прибор комплектуется кабелем в гофрорукаве длинной 7м, имеющим на одной стороне ответную часть разъема.
Оформляйте заказ на датчик уровня топлива Omnicomm LLS 20160 и его монтаж по номеру телефона со страницы «Контакты» либо через электронную форму на сайте.
Технические характеристики
|
Наименование |
Значение |
|---|---|
|
Напряжение питания, В |
7-50 |
|
Потребляемая мощность, Вт |
не более 0,4 |
|
Интерфейс взаимодействия с внешними устройствами: |
|
|
-физический |
RS-232 или RS-485 |
|
- физический |
1200; 2400; 4800; 9600; 19200; 38400; 57600; 115200 |
|
Относительная приведенная погрешность измерения уровня: |
|
|
в диапазоне температур от минус 60С до +60С, % |
не более ±0,8 |
|
в диапазоне температур от плюс 60С до +80С, % |
не более ±1,0 |
|
Режим работы (по ГОСТ З 52230-2004) |
продолжительный |
|
Диапазон измерения температуры, C |
от минус 60 до +80 |
|
Погрешность измерения температуры, С |
не более ±2 |
|
Диапазон измерения уровня |
от 0 до 4095 |
|
Период измерения |
1 сек |
|
Смещение диапазона измерения уровня |
от 0 до 1023 |
|
Диапазон рабочих температур, С |
от минус 40 до +80 |
|
Предельные температуры, С |
минус 60 и +80 |
|
Степень защиты корпуса от проникновения пыли и влаги |
IP57 |
|
Интервал автоматической выдачи данных, сек |
от 1 до 255 |
|
Размер внутреннего фильтра результатов измерения |
от 0 до 20 |

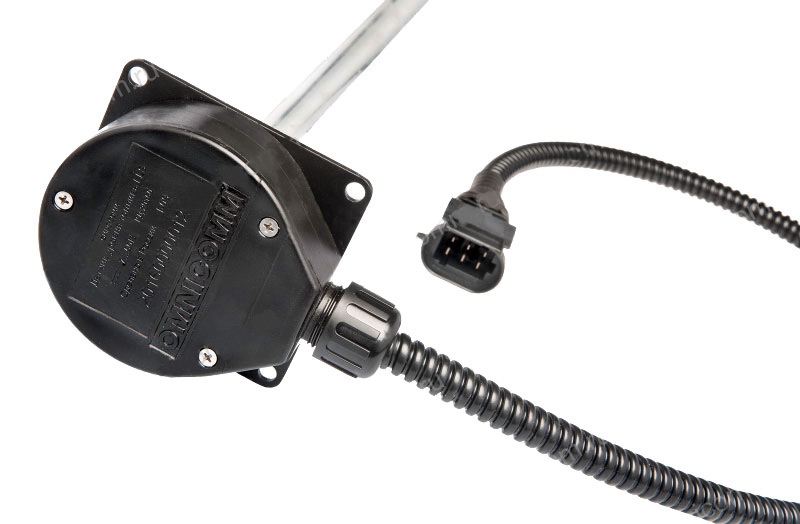

Датчик уровня топлива Omnicomm LLS 20160

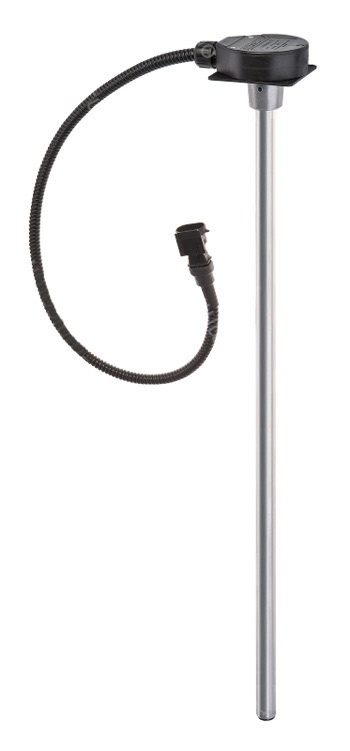

ДУТ Omnicomm LLS 20160
